Паровые двигатели были установлены и приводили в движение большую часть паровозов в период начала 1800 и вплоть до 1950 годов прошлого века. Хочется отметить, что принцип работы этих двигателей всегда оставался неизменным, несмотря на изменение их конструкции и габаритов. На анимированной иллюстрации приведен принцип работы парового двигателя.

Для генерации подаваемого на двигатель пара использовались котлы, работающие как на дровах и угле, так и на жидком топливе. Первый такт Пар из котла поступает в паровую камеру, из которой через паровую задвижку-клапан (обозначена синим цветом) попадает в верхнюю (переднюю) часть цилиндра. Давление, создаваемое паром, толкает поршень вниз к НМТ. Во время движения поршня от ВМТ к НМТ колесо делает пол оборота. Выпуск В самом конце движения поршня к НМТ паровой клапан смещается, выпуская остатки пара через выпускное окно, расположенное ниже клапана.

Остатки пара вырываются наружу, создавая характерный для работы паровых двигателей звук. Второй такт В то же самое время, смещение клапана на выпуск остатков пара открывает вход пара в нижнюю (заднюю) часть цилиндра. Созданное паром в цилиндре давление заставляет поршень двигаться к ВМТ. В это время колесо делает еще пол оборота.

Выпуск В конце движения поршня к ВМТ остатки пара освобождаются через все то же выпускное окно. Цикл повторяется заново. Паровой двигатель имеет т.н. Мертвую точку в конце каждого хода, когда клапан переходит от такта расширения к выпуску. По этой причине каждый паровой двигатель имеет два цилиндра, что позволяет запускать двигатель из любого положения.

Значение паровых машин Паровые машины использовались как приводной двигатель в насосных станциях, локомотивах, на паровых судах, тягачах, паровых автомобилях и других транспортных средствах. Паровые машины способствовали широкому распространению коммерческого использования машин на предприятиях и явились энергетической основой промышленной революции XVIII века.

Поршневой мотор. Современные паровые двигатели можно распределить на несколько групп: с парогенераторным устройством прямоточного типа и обогревом факелом; с образованием пара внутри цилиндров при факельном подогреве; с аккумуляторными батареями теплового типа; комбинированного вида. Конструктивно установка включает в себя: пусковое устройство; силовой блок двухцилиндровый; парогенератор в специальном контейнере, снабженный змеевиком. Принцип работы. Описание слайда: Основный преимущества паровых машин Паровые машины могут использовать.

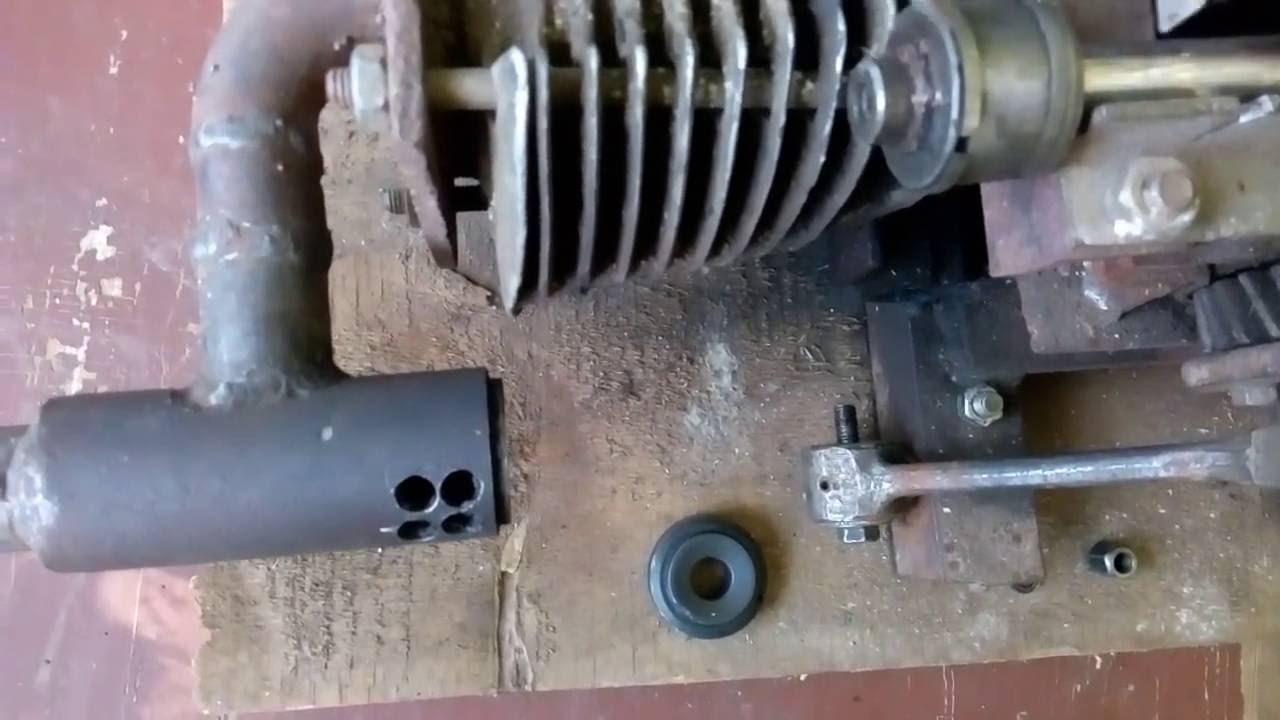

Устройство Современного Парового Двигателя

Устройство паровой машины показано на рис. Пар.из парового котла по паропроводу поступает в цилиндр через парораспределительное.

Поздние паровые машины были вытеснены двигателями внутреннего сгорания, паровыми турбинами и электромоторами, КПД которых выше. Паровые турбины, формально являющиеся разновидностью паровых машин, до сих пор широко используются в качестве приводов генераторов электроэнергии. Примерно 86% электроэнергии, производимой в мире, вырабатывается с использованием паровых турбин.

Принцип действия Для привода паровой машины необходим паровой котёл. Расширяющийся пар давит на поршень или на лопатки паровой турбины, движение которых передаётся другим механическим частям. Одно из преимуществ двигателей внешнего сгорания в том, что из-за отделения котла от паровой машины можно использовать практически любой вид топлива — от кизяка до урана. Изобретение и развитие. Первое известное устройство, приводимое в движение паром, было описано Героном Александрийским в первом столетии. Пар, выходящий по касательной из дюз, закреплённых на шаре, заставлял последний вращаться. Реальная паровая турбина была изобретена намного позже, в средневековом Египте, арабским философом, астрономом и инженером XVI века Таги-аль-Диноме.

Он предложил метод вращения вертела посредством потока пара, направляемого на лопасти, закреплённые по ободу колеса. Подобную машину предложил в 1629 г.

Итальянский инженер Джованни Бранка для вращения цилиндрического анкерного устройства, которое поочерёдно поднимало и отпускало пару пестов в ступах. Паровой поток в этих ранних паровых турбинах был не концентрированным, и большая часть его энергии рассеивалась во всех направлениях, что приводило к значительным потерям энергии. Однако дальнейшее развитие парового двигателя требовало экономических условий, в которых разработчики двигателей могли бы воспользоваться их результатами. Таких условий не было ни в античную эпоху, ни в средневековье, ни в эпоху Возрождения. Только в конце 17-го столетия паровые двигатели были созданы как единичные курьёзы. Первая машина была создана испанским изобретателем Йеронимо Аянсом де Бомонт, изобретения которого повлияли на патент Т. Принцип действия и применение паровых машин было описано также в 1655 г.

Англичанином Эдвардом Сомерсетом. Он опубликовал проект и установил приводимое в движение паром устройство для подъёма воды на стену Большой башни в замке Реглан (углубления в стене, где двигатель был установлен, были ещё заметны в 19-ом столетии).

Однако никто не был готов рисковать деньгами для этой новой революционной концепции, и паровая машина осталась неразработанной. Одним из опытов французского физика и изобретателя Дени Папена было создание вакуума в закрытом цилиндре. В середине 1670-ых в Париже он в сотрудничестве с голландским физиком Гюйгенсом работал над машиной, которая вытесняла воздух из цилиндра путём взрыва пороха в нём. Видя неполноту вакуума, создаваемого при этом, Папен после приезда в Англию в 1680 г.

Создал вариант такого же цилиндра, в котором получил более полный вакуум с помощью кипящей воды, которая конденсировалась в цилиндре. Таким образом, он смог поднять груз, присоединённый к поршню верёвкой, перекинутой через шкив. Система работала, как демонстрационная модель, но для повторения процесса весь аппарат должен был быть демонтирован и повторно собран. Папен быстро понял, что для автоматизации цикла пар должен быть произведён отдельно в котле.

Поэтому Папен считается изобретателем парового котла, проложив таким образом путь к паровому двигателю Ньюкомена. Однако конструкцию действующей паровой машины он не предложил. Папен также проектировал лодку, приводимую в движение колесом с реактивной силой в комбинации концепций Таги-аль-Дина и Севери; ему также приписывают изобретение множества важных устройств, например, предохранительного клапана.

Ни одно из описанных устройств фактически не было применено как средство решения полезных задач. Первым применённым на производстве паровым двигателем была «пожарная установка», сконструированная английским военным инженером Томасом Севери в 1698 году. На своё устройство Севери в 1698 году получил патент.

Это был поршневой паровой насос, и, очевидно, не слишком эффективный, так как тепло пара каждый раз терялось во время охлаждения контейнера, и довольно опасный в эксплуатации, так как вследствие высокого давления пара ёмкости и трубопроводы двигателя иногда взрывались. Так как это устройство можно было использовать как для вращения колёс водяной мельницы, так и для откачки воды из шахт изобретатель назвал его «другом рудокопа».

Затем английский кузнец Томас Ньюкомен в 1712 году продемонстрировал свой «атмосферный двигатель». Это был усовершенствованный паровой двигатель Севери, в котором Ньюкомен существенно снизил рабочее давление пара.

Первым применением двигателя Ньюкомена была откачка воды из глубокой шахты. В шахтном насосе коромысло было связано с тягой, которая спускалась в шахту к камере насоса. Возвратно-поступательные движения тяги передавались поршню насоса, который подавал воду наверх. Именно двигатель Ньюкомена стал первым паровым двигателем, получившим широкое практическое применение, с которым принято связывать начало промышленной революции в Англии. Первая в России двухцилиндровая вакуумная паровая машина была спроектирована механиком И. Ползуновым в 1763 году и построена в 1764 году для приведения в действие воздуходувных мехов на Барнаульских Колывано-Воскресенских заводах. Дальнейшим повышением эффективности было применение пара высокого давления (американец Оливер Эванс и англичанин Ричард Тревитик).

Р.Тревитик успешно построил промышленные однотактовые двигатели высокого давления, известные как «корнуэльские двигатели». Они работали с давлением 50 фунтов на квадратный дюйм, или 345 кПа (3,405 атмосферы). Однако с увеличением давления возникала и большая опасность взрывов в машинах и котлах, что приводило вначале к многочисленным авариям. С этой точки зрения наиболее важным элементом машины высокого давления был предохранительный клапан, который выпускал лишнее давление. Надёжная и безопасная эксплуатация началась только с накоплением опыта и стандартизацией процедур сооружения, эксплуатации и обслуживания оборудования. Французский изобретатель Николас-Йозеф Куньо в 1769 году продемонстрировал первое действующее самоходное паровое транспортное средство: «fardier à vapeur» (паровую телегу).

Возможно, его изобретение можно считать первым автомобилем. Самоходный паровой трактор оказался очень полезным в качестве мобильного источника механической энергии, приводившего в движение другие сельскохозяйственные машины: молотилки, прессы и др.

В 1788 году пароход, построенный Джоном Фитчем, уже осуществлял регулярное сообщение по реке Делавер между Филадельфией (штат Пенсильвания) и Берлингтоном (штат Нью-Йорк). Он поднимал на борт 30 пассажиров и шёл со скоростью 7—8 миль в час.

21 февраля 1804 года на металлургическом заводе Пенидаррен в Мертир-Тидвиле в Южном Уэльсе демонстрировался первый самоходный железнодорожный паровой локомотив, построенный Ричардом Тревитиком. Гравюра двигателя Ньюкомена. Это изображение скопировано с рисунка в работе Дезаглирса «курс экспериментальной философии», 1744, которая является изменённой копией гравюры Генри Битона, датированной 1717 годом. Вероятно, изображён второй двигатель хойНьюкомена, установленный приблизительно в 1714 в угольной шахте Гриф в Уоркшире. Ранние паровые машины назывались вначале «огневыми машинами», а также «атмосферными» или «конденсирующими» двигателями Уатта. Они работали на вакуумном принципе и поэтому известны также как «вакуумные двигатели». Такие машины работали для привода поршневых насосов, во всяком случае, нет никаких свидетельств о том, что они использовались в иных целях.

При работе паровой машины вакуумного типа в начале такта пар низкого давления впускается в рабочую камеру или цилиндр. Впускной клапан после этого закрывается, и пар охлаждается, конденсируясь. В двигателе Ньюкомена охлаждающая вода распыляется непосредственно в цилиндр, и конденсат сбегает в сборник конденсата. Таким образом создаётся вакуум в цилиндре. Атмосферное давление в верхней части цилиндра давит на поршень, и вызывает его перемещение вниз, то есть рабочий ход. Поршень связан цепью с концом большого коромысла, вращающегося вокруг своей середины.

Насос под нагрузкой связан цепью с противоположным концом коромысла, которое под действием насоса возвращает поршень к верхней части цилиндра силой гравитации. Так происходит обратный ход. Давление пара низкое и не может противодействовать движению поршня. Постоянное охлаждение и повторное нагревание рабочего цилиндра машины было очень расточительным и неэффективным, тем не менее, эти паровые машины позволяли откачивать воду с большей глубины, чем это было возможно до их появления. В 1774 году появилась версия паровой машины, созданная Уаттом в сотрудничестве с Мэттью Боултоном, основным нововведением которой стало вынесение процесса конденсации в специальную отдельную камеру (конденсатор).

Эта камера помещалась в ванну с холодной водой, и соединялась с цилиндром трубкой, перекрывающейся клапаном. К конденсационной камере была присоединена специальная небольшая вакуумная помп (прообраз конденсатного насоса), приводимая в движение коромыслом и служащая для удаления конденсата из конденсатора. Образовавшаяся горячая вода подавалась специальным насосом (прообразом питательного насоса) обратно в котёл. Ещё одним радикальным нововведением стало закрытие верхнего конца рабочего цилиндра, в верхней части которого теперь находился пар низкого давления.

Этот же пар присутствовал в двойной рубашке цилиндра, поддерживая его постоянную температуру. Во время движения поршня вверх этот пар по специальным трубкам передавался в нижнюю часть цилиндра, для того, чтобы подвергнуться конденсации во время следующего такта. Машина, по сути, перестала быть «атмосферной», и её мощность теперь зависела от разницы давлений между паром низкого давления и тем вакуумом, который удавалось получить. Версия паровой машины, созданная Уаттом В паровой машине Ньюкомена смазка поршня осуществлялась небольшим количеством налитой на него сверху воды, в машине Уатта это стало невозможным, поскольку в верхней части цилиндра теперь находился пар, пришлось перейти на смазку смесью тавота и нефти.

Такая же смазка использовалась в сальнике штока цилиндра. Вакуумные паровые машины, несмотря на очевидные ограничение их эффективности, были относительно безопасны, использовали пар низкого давления, что вполне соответствовало общему невысокому уровню котельных технологий XVIII века. Мощность машины ограничивалась низким давлением пара, размерами цилиндра, скоростью сгорания топлива и испарения воды в котле, а также размерами конденсатора. Максимальный теоретический КПД был ограничен относительно малой разницей температур по обе стороны поршня; это делало вакуумные машины, предназначенные для промышленного использования, слишком большими и дорогими. Приблизительно в 1811 году Ричарду Тревитнику потребовалось усовершенствовать машину Уатта, для того чтобы приспособить её к новым котлам Корниша. Давление пара над поршнем достигло 275 кПа (2,8 атмосферы), и именно оно давало основную мощность для совершения рабочего хода; кроме того, был существенно усовершенствован конденсатор. Такие машины получили название машин Корниша, и строились вплоть до 1890-х годов.

Множество старых машин Уатта было реконструировано до этого уровня. Некоторые машины Корниша имели весьма большой размер.

Паровые машины высокого давления В паровых машинах пар поступает из котла в рабочую камеру цилиндра, где расширяется, оказывая давление на поршень и совершая полезную работу. После этого расширенный пар может выпускаться в атмосферу или поступать в конденсатор. Важное отличие машин высокого давления от вакуумных состоит в том, что давление отработанного пара превышает атмосферное или равно ему, то есть вакуум не создаётся. Отработанный пар обычно имел давление выше атмосферного и часто выбрасывался в дымовую трубу, что позволяло увеличить тягу котла. Важность увеличения давления пара состоит в том, что при этом он приобретает более высокую температуру. Таким образом, паровая машина высокого давления работает при большей разнице температур чем та, которую можно достичь в вакуумных машинах.

После того, как машины высокого давления заменили вакуумные, они стали основой для дальнейшего развития и совершенствования всех возвратно-поступательных паровых машин. Однако то давление, которое считалось в 1800 году высоким (275—345 кПа), сейчас рассматривается как очень низкое — давление в современных паровых котлах в десятки раз выше. Дополнительное преимущество машин высокого давления состоит в том, что они намного меньше при заданном уровне мощности, и соответственно, существенно менее дорогие.

Кроме того, такая паровая машина может быть достаточно лёгкой и компактной, чтобы использоваться на транспортных средствах. Возникший в результате паровой транспорт (паровозы, пароходы) революционизировал коммерческие и пассажирские перевозки, военную стратегию, и вообще затронул практически каждый аспект общественной жизни. Схема горизонтальной одноцилиндровой паровой машины высокого давления, двойного действия. Отбор мощности осуществляется приводным ремнем: 1 — Поршень 2 — Шток поршня 3 — Ползун 4 — Шатун 5 — Коленчатый вал 6 — Эксцентрик для привода клапана 7 — Маховик 8 — Золотник 9 — Центробежный регулятор. Паровые машины двойного действия Следующим важным шагом в развитии паровых машин высокого давления стало появление машин двойного действия.

В машинах одиночного действия поршень перемещался в одну сторону силой расширяющегося пара, но обратно он возвращался или под действием гравитации, или за счёт момента инерции вращающегося маховика, соединённого с паровой машиной. В паровых машинах двойного действия свежий пар поочередно подается в обе стороны рабочего цилиндра, в то время как отработанный пар с другой стороны цилиндра выходит в атмосферу или в конденсатор. Это потребовало создания достаточно сложного механизма парораспределения. Принцип двойного действия повышает скорость работы машины и улучшает плавность хода. Поршень такой паровой машины соединён со скользящим штоком, выходящим из цилиндра. К этому штоку крепится качающийся шатун, приводящий в движение кривошип маховика. Система парораспределения приводится в действие другим кривошипным механизмом.

Механизм парораспределения может иметь функцию реверса для того, чтобы можно было менять направление вращения маховика машины. Паровая машина двойного действия примерно вдвое мощнее обычной паровой машины, и кроме того, может работать с намного более легким маховиком.

Устройство И Принцип Действия Парового Двигателя

Это уменьшает вес и стоимость машин. Большинство возвратно-поступательных паровых машин использует именно этот принцип работы, что хорошо видно на примере паровозов. Когда такая машина имеет два или более цилиндров, кривошипы устанавливаются со сдвигом в 90 градусов для того, чтобы гарантировать возможность запуска машины при любом положении поршней в цилиндрах. Некоторые колёсные пароходы имели одноцилиндровую паровую машину двойного действия, и на них приходилось следить, чтобы колесо не останавливалось в мёртвой точке, то есть в таком положении, при котором запуск машины невозможен.
